微机电系统（Micro-Electro Mechanical System）是指尺寸在几毫米乃至更小的传感器装置，其内部结构一般在微米甚至纳米量级，是一个独立的智能系统。
简单理解， MEMS 就是将传统传感器的机械部件微型化后，通过三维堆叠技术，例如三维硅穿孔 TSV 等技术把器件固定在硅晶元（wafer）上，最后根据不同的应用场合采用特殊定制的封装形式， 最终切割组装而成的硅基传感器。
受益于普通传感器无法企及的 IC 硅片加工批量化生产带来的成本优势， MEMS 同时又具备普通传感器无法具备的微型化和高集成度。

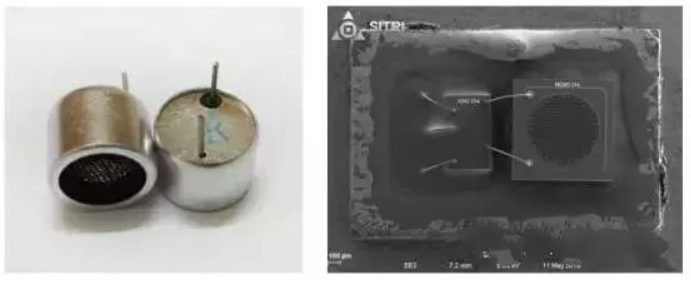

▲传统 ECM 驻极体电容麦克风/Apple Watch 楼氏 MEMS 硅麦克风
MEMS是替代传统传感器的唯一选择
诸如最典型的半导体发展历史：从 20 世纪初在英国物理学家弗莱明手下发明的第一个电子管，到 1943 年拥有 17468 个电子三极管的 ENIAC 和 1954 年诞生装有 800 个晶体管的计算机 TRADIC， 到 1954 年飞兆半导体发明了平面工艺使得集成电路可以量产， 从而诞生了 1964 年具有里程碑意义的首款使用集成电路的计算机 IBM 360。模拟量到数字化、大体积到小型化以及随之而来的高度集成化，是所有近现代化产业发展前进的永恒追求，MEMS也不例外。

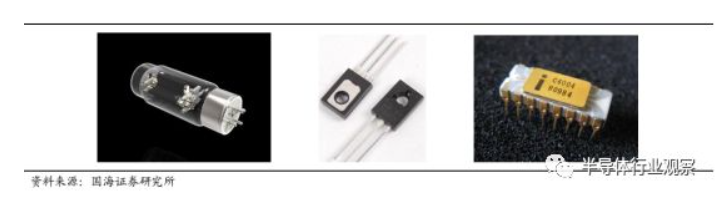

▲半导体的发展历史：从电子管-晶体管-集成电路
正因为 MEMS 拥有如此众多跨世代的优势， 目前来看我们认为其是替代传统传感器的唯一可能选择，也可能是未来构筑物联网感知层传感器最主要的选择之一。
1）微型化：MEMS 器件体积小， 一般单个 MEMS 传感器的尺寸以毫米甚至微米为计量单位， 重量轻、耗能低。同时微型化以后的机械部件具有惯性小、谐振频率高、响应时间短等优点。MEMS 更高的表面体积比（表面积比体积） 可以提高表面传感器的敏感程度。
2）硅基加工工艺，可兼容传统 IC 生产工艺：硅的强度、硬度和杨氏模量与铁相当，密度类似铝，热传导率接近钼和钨，同时可以很大程度上兼容硅基加工工艺。
3）批量生产：以单个 5mm*5mm 尺寸的 MEMS 传感器为例， 用硅微加工工艺在一片 8 英寸的硅片晶元上可同时切割出大约 1000 个 MEMS 芯片， 批量生产可大大降低单个 MEMS 的生产成本。
4）集成化：一般来说，单颗 MEMS 往往在封装机械传感器的同时， 还会集成ASIC 芯片，控制 MEMS 芯片以及转换模拟量为数字量输出。
同时不同的封装工艺可以把不同功能、不同敏感方向或致动方向的多个传感器或执行器集成于一体，或形成微传感器阵列、微执行器阵列，甚至把多种功能的器件集成在一起，形成复杂的微系统。
微传感器、微执行器和微电子器件的集成可制造出可靠性、稳定性很高的 MEMS。随着 MEMS 的工艺的发展，现在倾向于单个 MEMS 芯片中整合更多的功能， 实现更高的集成度。
例如惯性传感器 IMU（Inertialmeasurement unit） 中， 从最早的分立惯性传感器，到 ADI 推出的一个封装内中集成了三轴陀螺仪、加速度计、磁力计和一个压力传感器以及 ADSP-BF512Blackfin 处理器的 10 自由度高精度 MEMS 惯性测量单元。
5）多学科交叉：MEMS 涉及电子、机械、材料、制造、信息与自动控制、物理、化学和生物等多种学科，并集约了当今科学技术发展的许多尖端成果。MEMS 是构筑物联网的基础物理感知层传感器的最主要选择之一。
由于物联网特别是无线传感器网络对器件的物理尺寸、功耗、成本等十分敏感，传感器的微型化对物联网产业的发展至关重要。
MEMS 微机电系统结合兼容传统的半导体工艺， 采用微米技术在芯片上制造微型机械，并将其与对应电路集成为一个整体的技术，它是以半导体制造技术为基础发展起来的， 批量化生产能满足物联网对传感器的巨大需求量和低成本要求。
物联网给MEMS带来新机遇
全球半导体产业中， PC 在主导产业 10 多年后， 已经逐渐让位于消费电子， 随着摩尔定律逐渐到达其瓶颈， 制程的进步已经渐近其物理极限。
根据 MonolithIC 3D 创办人 Zvi Or-Bach 的观点，在 28 纳米之后， 晶圆厂可以继续把晶体做得更小、但却无法更便宜， 对制程要求相对较低的物联网应用可能会成为成熟制程重要的下游产业应用。

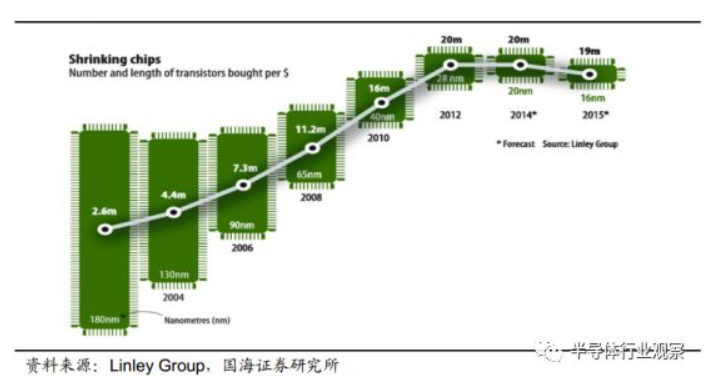

▲摩尔定律正在接近极限
就目前趋势来看， 高端制程在整个 IC 封装工艺中， 占比已经开始相对下降。先进制程节点元件的实际工程成本，已经证明对产业界大多数厂商来说都太昂贵；因此半导体产业确实已经分头发展，只有少数会追求微缩至 7 纳米，而大多数仍维持采用 28 纳米或更旧节点的设计。
未来可以预见未来大规模下游应用主要会以新的消费电子例如 AR/VR， 以及物联网例如智能驾驶、 智慧物流、 智能家居等。而传感器做为感知层，是不可或缺的关键基础物理层部分，物联网的快速发展，将会给 MEMS 行业带来巨大的发展红利。
物联网的系统架构主要包括三部分：感知层、传输层和应用层。
感知层的作用主要是获取环境信息和物与物的交互， 主要由传感器、 微处理器和 RF 无线收发器等组成；
传输层主要用于感知层之间的信息传递，由包括 NB IOT、Zig Bee、Thread、蓝牙等通讯协议组成；
应用层主要包括云计算、云存储、 大数据和数据挖掘以及人机交互等软件应用层面构成。感知层传感器处于整个物联网的最底层，是数据采集的入口，物联网的“心脏”， 有着巨大的发展空间。

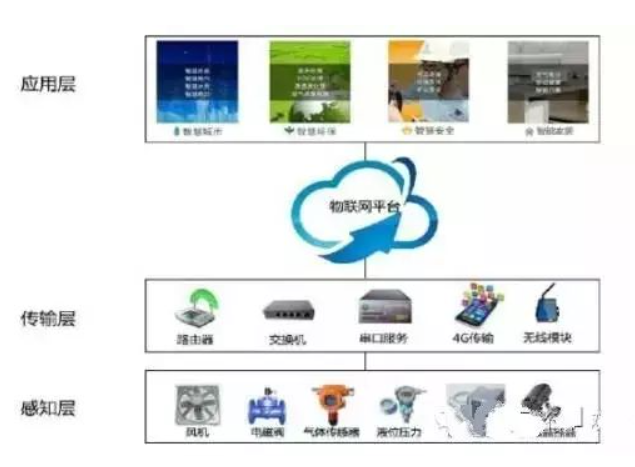

▲物联网的三层架构
物联网产业覆盖面广，小到手机，大到新能源汽车以及大量未联网的设备、终端都将联通，为市场带来万亿市值增长潜力。互联网、智能手机的出世推动了信息产业第二波浪潮，但目前已趋于成熟，增速较为平缓，而以传感网、物联网为代表的信息获取或信息感知正在推动信息产业进入第三次浪潮，物联网时代已经启动。

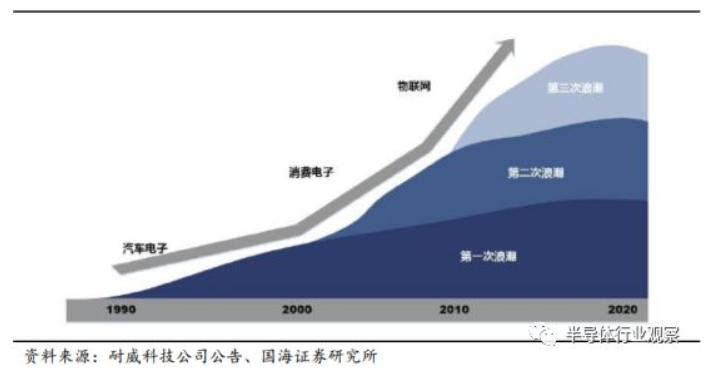

▲物联网：第三次产业化浪潮
2015 年，全球物联网产业规模已接近 3500 亿美元，中国物联网产业规模达到7500 亿人民币。Forrester Research 预测，到 2020 年，物联网产业的规模要比信息互联网大 30 倍，将有 240 亿台物联网设备接入互联网，真正实现万物互联。

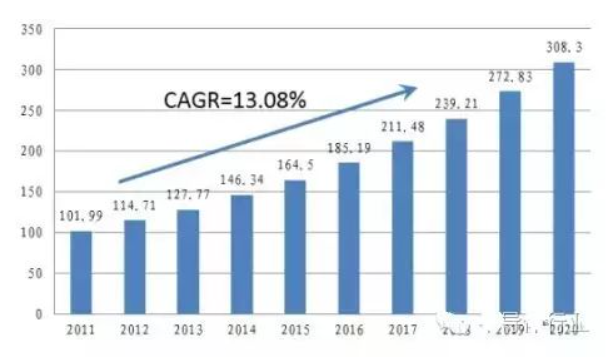

随着国内设计、制造、封测等多个环节的技术和工艺正在逐步成熟， MEMS 作为物理量连接半导体的产物，将恰逢其时的受益于物联网产业的发展， MEMS 在消费电子、汽车电子、工业控制、军工、智能家居、智慧城市等领域将得到更为广泛的应用，根据 Yole developpement 的预测， 2016-2020 年 MEMS 传感器市场将以 13%年复合成长率增长， 2020 年 MEMS 传感器市场将达到 300 亿美元,前景无限。
▲MEMS 全球市场产值预测（亿美元）
2015 年中国 MEMS 器件市场规模为 308 亿元人民币，占据全球市场的三分之一。从发展速度而言，中国 MEMS 市场增速一直快于全球市场增速。中国 MEMS 器件市场平均增速约 15 - 20%，中国集成电路市场增速约为 7 - 10%，横向对比而言，MEMS 器件市场的增速两倍于集成电路市场。
MEMS产业链，国外领先
MEMS 没有一个固定成型的标准化的生产工艺流程， 每一款 MEMS 都针对下游特定的应用场合， 因而有独特的设计和对应的封装形式，千差万别。
MEMS 和传统的半导体产业有着巨大的不同， 她是微型机械加工工艺和半导体工艺的结合。 MEMS 传感器本身一般是个比较复杂的微型物理机械结构，并没有 PN 结。但同时单个 MEMS 一般都会集成 ASIC 芯片并植在硅晶圆片上， 再封装测试和切割，后道工艺流程又类似传统 COMS 工艺流程。
因此 MEMS 性能的提升很大程度上不会过分依赖于硅晶圆制程工艺的升级， 而更倾向于根据下游应用需求定制设计、对微型机械结构的优化、对不同材料的选择，实现每一款传感器的独特功能，因此也不存在传统半导体工艺晶圆厂不同世代的制程工艺升级路线图（ROAD MAP）。

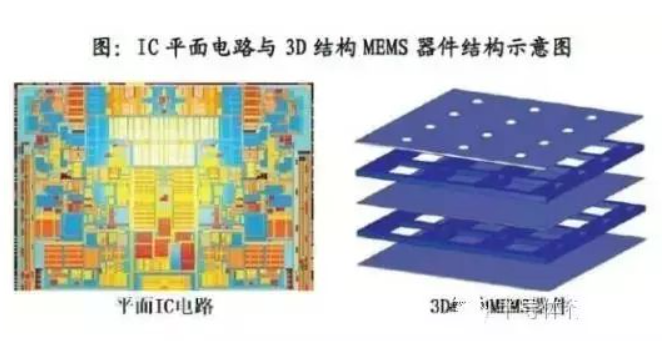

▲IC 制程工艺更接近于 2D 平面 VS MEMS3 维立体堆叠

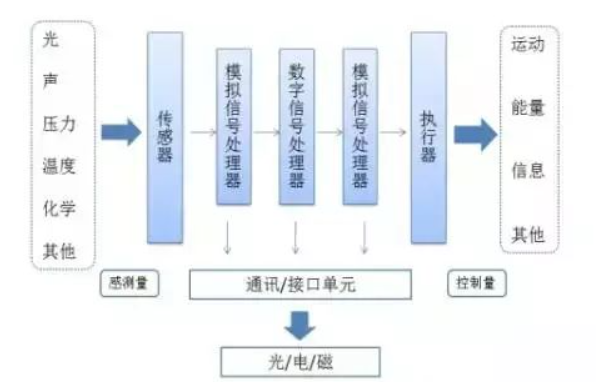

典型的 MEMS 系统如图所示，由传感器、信息处理单元、执行器和通讯/接口单元等组成。其输入是物理信号，通过传感器转换为电信号，经过信号处理（模拟的和/或数字的）后，由执行器与外界作用。
每一个微系统可以采用数字或模拟信号（电、光、磁等物理量）与其它微系统进行通信。MEMS 将电子系统与周围环境有机结合在一起，微传感器接收运动、光、热、声、磁等自然界信号，信号再被转换成电子系统能够识别、处理的电信号，部分 MEMS 器件可通过微执行器实现对外部介质的操作功能。
▲传感器工作原理
MEMS 产业链类似于传统半导体产业，主要包括了四大部分：前端 fabless 设计环节、 ODM 代工晶圆厂生产环节、 封装测试到下游最终应用的四大环节。
大部分 MEMS 行业的主要厂商是以 Fabless 为主，同时，平行的也有 IDM 厂商垂直参与到整条产业链的各个环节。
基于之前阐述的 MEMS 本身区别于传统 IC 产业特征， 行业的核心门槛在于两点：设计理念和封测工艺。
前者不仅仅包括对传统 IC 设计的理解，更需要包括多学科的综和，例如微观材料学、力学、 化学等等。原因是因为内部涉及机械结构，空腔，和不同的应用场景，如导航，光学，物理传感等。可以展开细说。
后者， 因为单个 MEMS 被设计出来的使用用途、使用环境、 实现目的不同，对封装有着各种完全不同的要求。比如对硅麦有防水和不防水区分，光学血氧浓度传感器需要穿孔和空腔安装透镜，气压传感器需要向外界敞开不能密封等等。在整个 MEMS 生产中，封测的成本占比达到 35%-60%以上。

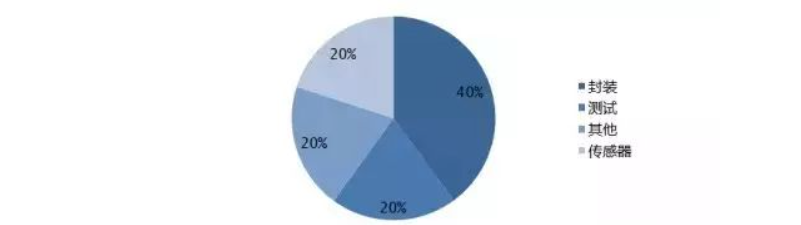

▲MEMS 成本结构拆分
MEMS封装和测试
MEMS 产品种类丰富、功能各异，工艺开发过程中呈现出“一类产品一种制造工艺”的特点。MEMS 芯片或器件的种类多达上万、个性特征明显，除了采用相同的硅材料外，不同的 MEMS 产品之间没有完全标准的工艺，产品参量较多，每类产品品种实现量产都需要从前端研发重新投入，工艺开发周期长，且量产率较传统半导体生产行业相比更低，依靠单一种类的MEMS 产品很难支撑一个公司。
虽然不同种类的 MEMS 从用途来说截然不同，封装形式也是天壤之别。但是从封装结构上来说， 大致可以分为以下 3 类：封闭式封装（Closed Package）、开放空腔式封装（Open Cavity Package）、眼式封装（Open Eyed Package）。

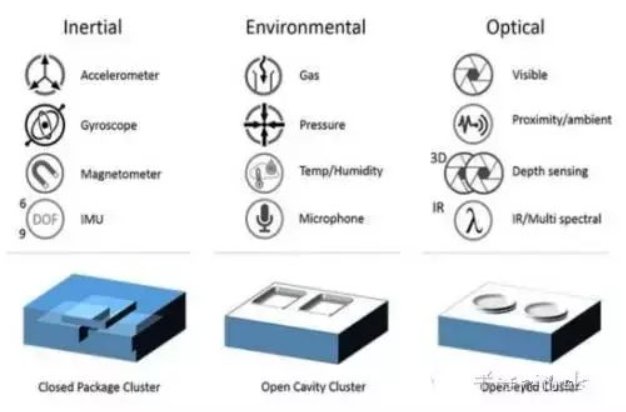

▲MEMS 封装形式
中国 MEMS 产业在 2009 年后才逐渐起步，目前尚未形成规模，产业整体处于从实验室研发向商用量产转型阶段。
国内 MEMS 厂家在营业规模、技术水平、产品结构、产业环境上与国外有明显差距， 60%-70%的设计产品依旧集中在加速度计、压力传感器等传统领域，对新产品（例如生物传感器、化学传感器、陀螺仪）的涉足不多。工艺水平与经验缺失制约代工厂发展，制造环节亟需填补空白。
微机电系统的生产制造涵盖设计、制造和封测。由于系统器件具有高度定制化、制程控制与材质特殊的特点，封装与测试环节至少占到整个成本的 60%。因此，为了能够在日益严峻的产品价格下跌趋势下有效降低成本，多数无晶圆或轻晶圆MEMS 供应商将封装与测试环节外包给专业封测厂商，这也将为 MEMS 器件封装及测试厂商带来机遇。
随着国家政策扶持，近两年中国 MEMS 产线投资兴起， 2014 年国内 MEMS 代工厂建设投资超过 1.5 亿美元，但是技术的匮乏和人才的缺失依然是产业短板。MEMS 技术与 IC 技术有本质差异，技术核心领域在于工艺和制造， MEMS 制造结构复杂、高度定制化、依赖于专用设备，且具有很强的规模效应。目前，本土MEMS产业明显落后国际水平，国内市场严重依赖进口，市场份额基本被国际大公司寡头垄断，中高端 MEMS传感器进口比例达 80%，传感器芯片进口比例高达 90%。
MEMS 制造目前主要分为三类，纯 MEMS 代工、 IDM 企业代工和传统集成电路 MEMS 代工。与其将 MEMS 看做一种产品倒不如把它看成一种工艺， MEMS器件依赖各种工艺和许多变量。只有经过多年的工艺改进及测试， MEMS 器件才能真正被商品化。
研发团队一般需要大量时间来搜索有关工艺及材料物理特性方面的资料。利用单一一种材料(如多晶硅)制得的器件可能需要根据多晶硅的来源及沉积方法来标记工艺中的变化。因此每一种工艺都需要长期、大量的数据来稳定一个工艺。
国内 MEMS 代工厂硬件条件虽与国际水平相近，但开发能力远不及海外代工厂；中国 MEMS 代工企业还未积累起足够的工艺技术储备和大规模市场验证反馈的经验，加工工艺的一致性、可重复性都不能满足设计需要，产品的良率和可靠性也无法达到规模生产要求。因此商业化阶段的本土设计公司更愿意同海外成熟代工厂合作。
代工环节薄弱导致好的设计无法迅速产品化并推向市场，极大地制约了中国MEMS 产业的发展，产业中游迫切需要有工艺经验和高端技术的厂商填补洼地。虽然大部分 MEMS 业务仍然掌握在 IDM 企业中，随着制造工艺逐渐标准化，MEMS 产业未来会沿着传统集成电路行业发展趋势，将逐步走向设计与制造分离的模式。纯 MEMS 代工厂与 MEMS 设计公司合作开发的商业模式将成为未来业务模式的主流。

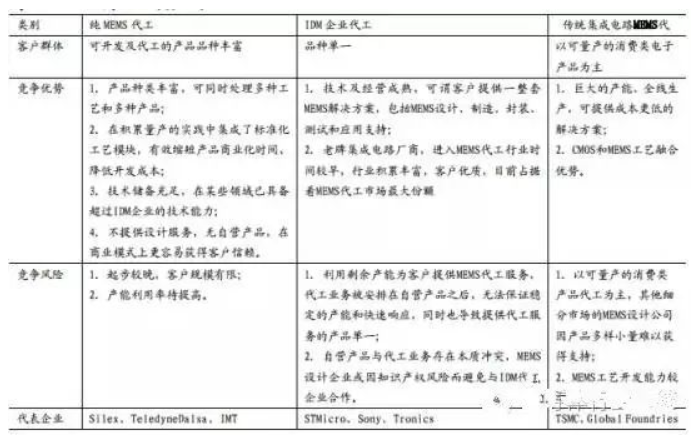

▲MEMS 代工企业类型比较
MEMS 技术自八十年代末开始受到世界各国的广泛重视，对比传统集成电路，该系统拥有诸多优点，体积小、重量轻，最大不超过一个厘米，甚至仅仅为几个微米，其厚度更加微小。
MEMS 的原材料以硅为主，价格低廉，产量充足批量生产，良率高。同时使用寿命长，耗能低，但由于 MEMS 的工艺难度高，其良率仍然与传统 IC 制造相比有一定的差距。
就工艺方面，目前全球主要的技术途径有三种，一是以美国为代表的以集成电路加工技术为基础的硅基微加工技术；二是以德国为代表发展起来的利用 X 射线深度光刻、微电铸、微铸塑的 LIGA 技术；三是以日本为代表发展的精密加工技术，如微细电火花 EDM、超声波加工。
尽管 MEMS 和 IC 在封装和外观上具有相似性，但实质上 MEMS 在芯片设计和制造工艺方面与 IC 不同。IC 一般是平面器件，通过数百道工艺步骤，在若干个特定平面层上使用图案化模板制造而来，表现出特定的电学或电磁学功能来实现模拟、数字、计算或储存等特定任务。理想状态下， IC 基本元件（晶体管）是一种纯粹的电学器件，几乎所有的 IC 应用和功能方面具有共通性。
相对地，MEMS 是一种 3D 微机械结构。基于硅工艺技术， MEMS 相比于传统的“大型器件”，微米级别的 MEMS 器件能够更广泛、灵活地应用在汽车电子、消费电子等领域。
中国MEMS产业
国内 MEMS 行业的 fabless 规模相对较小， 但市场规模来说具备很大的发展空间。面对国内巨大的消费电子市场， 自产自销满足国内部分中低端市场需求，也是国内 Fabless 司的一个捷径。
中国 MEMS 设计企业主要集中于华东地区，约占全国企业总数的 55%，其中，以上海、苏州、无锡三地为产业集中地。
从产品使用领域结构来看， 国内 MEMS 公司在营业规模、技术水平、产品结构、与国外有明显差距， 60%-70%的设计产品集中在加速度计、压力传感器等传统领域。工艺开发是我国 MEMS 行业目前面临最主要的问题， 产品在本身技术实力和生产工艺还有待于进步。

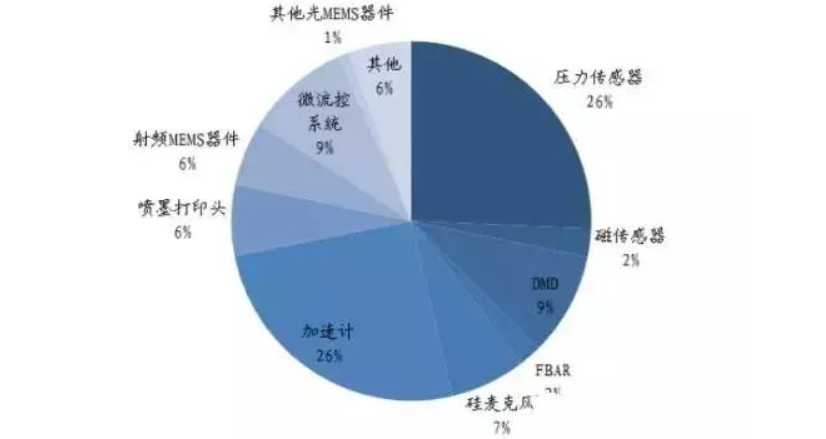

▲中国传感器产品结构
虽然国内主要集中在初级阶段，中低端应用。但从近几年的发展来看，中国地区已经成为过去五年全球 MEMS 市场发展最快的地区。
2015 年，我国 MEMS 市场规模接近 300 亿元，且连续两年增幅高达 15%以上；而且从中长期来看，国内 MEMS 行业的发展增速会快于国外， 到 2020 年，我国传感器市场增幅将进一步提升，年平均增长率将达到 20%以上，继续保持全球前列。
从国内市场来看，我国拥有全球规模最大的集成电路市场。苹果、三星、小米、华为、中兴等手机品牌在中国设厂生产，加之汽车电子、物联网、无人机、智能家庭等概念产品的逐步兴起，以及可穿戴设备的蓬勃发展，国内市场对硅麦克风、加速度计、陀螺仪、电子罗盘、射频仪器、高精度压力传感器、气体传感器等MEMS 器件的需求快速增长。
根据 SEMI的估计，中国市场在全球市场的占比将从2010年的 9.2%增长到 2015年占比 15.10%。
MEMS 行业发展趋势
1） MEMS 封装将会向标准化演进， 模块平台标准化意味着更快的反应速度。
根据 Amkor 公司的观点， MEMS 的整合正在向标准化、 平台化演进。从之前众多分散复杂的封装形式（Discrete Packaging）逐渐演化到以密封模压封装（Overmolded）、集成电路便面裸露封装（Exposed Die Surface）、空腔封装（Cavity Package） 这三种载体为主的封装形式。

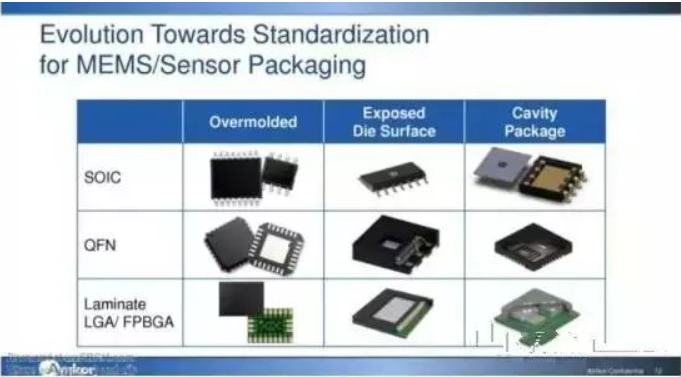

▲MEMS 封装向标准化演进
2） SIP（System In Package） 系统级的高度集成化会是 MEMS 未来在互联网应用场合的主要承载形式。
随着下游最重要的应用场景物联网的快速发展， MEMS 在 IOT 平台的产品未来会逐渐演化到 SIP 封装就显得尤为重要。往往单个 MEMS 模块会集成包括 MCU（Microcontroller Unit）、 RF 模块（Radio Frequenc，例如蓝牙， NB IOT 发射模块） 和 MEMS 传感器等多个功能部分。
系统级的封装带来的同样是快速响应速度和及时的产品更新换代，这对于消费电子产品来说极端重要。目前很多代工厂或者封装厂例如 Amkor 都在推广标准化的 IOT MEMS 平台产品。
▲MEMS 在 IOT 应用领域的 SIP 封装
而采用的封装形式主要会以空腔封装 （Cavity Package）和混合空腔封装 （HybirdCavity Package）。
3）未来 MEMS 产品可能会逐渐演变为低端、中端和高端三类。
低端 MEMS 主要应用于消费电子类产品如智能手机、平板电脑等。中端 MEMS 主要应用于GPS 辅助导航系统 、工业自动化 、 工程机械 等工业领域 。根据 Yole Developpment 报告，作为智能感知时代的重要硬件基础， 2014 年中低端MEMS 传感器市场规模达到 130 亿美元，预计到 2018 年，中低端 MEMS 市场产值将以 12%～13%的复合增长率增长至 225 亿美元。
在今后 5 到 10 年内随着 MEMS 技术的成熟，以智能手机以及平板电脑为主要应用对象的低端MEMS 市场利润将逐渐下降，但未来在可穿戴设备、物联网领域还有一定机遇；以工业、医疗及汽车为应用对象的中端 MEMS 还将持续提供增长和盈利；未来以工业 4.0 和国防军工市场也应用对象的高端 MEMS 将为带来显著的超额收益。
据市场研究机构预测，高端 MEMS 市场在 2016 年~2021 年的其年复合增长达到 13.4%，而同期全球 MEMS 市场的复合年增长率仅为 8.9%，其中军事航天、高端医疗电子和工业 4.0 应用四个领域将会占未来高端 MEMS 市场营收的 80%。
